Phụ kiện đồng hồ đo áp suất

Để tối ưu hóa việc sử dụng đồng hồ đo áp suất và kéo dài tuổi thọ, chúng thường được sử dụng kết hợp với các phụ kiện chuyên dụng. Badotherm sản xuất tất cả các phụ kiện liên quan đến đồng hồ đo áp suất như van khóa, phớt màng, bộ chuyển đổi xoay, bộ bảo vệ quá áp hoặc xi phông cho các ứng dụng hơi nước.

Tất cả các phụ kiện đều được làm tối thiểu bằng vật liệu thép không gỉ nhưng có thể được cung cấp bằng nhiều loại vật liệu đặc biệt. Tất cả các phụ kiện đều có thể được lắp đặt, cài đặt sẵn và thử nghiệm trên đồng hồ đo áp suất tại nhà máy của chúng tôi.

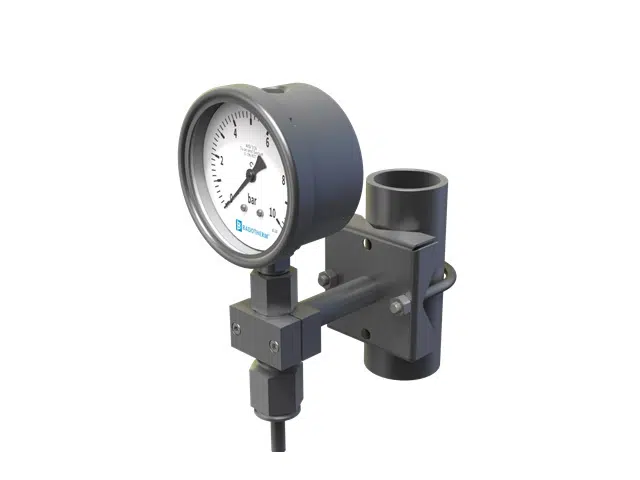

BDT40 – Giá đỡ

BDT40 là giá đỡ được thiết kế để gắn đồng hồ đo áp suất lên tường hoặc trên ống 2 inch (5cm). Kết hợp với đầu nối BDT41, bộ sản phẩm có thể được lắp đặt ở vị trí cần thiết. Thiết kế là một kẹp có thể mở hoàn toàn để lắp đặt dễ dàng sau khi lắp ống hoặc màng chắn. Thiết kế lắp tường dựa trên tiêu chuẩn DIN 16281.

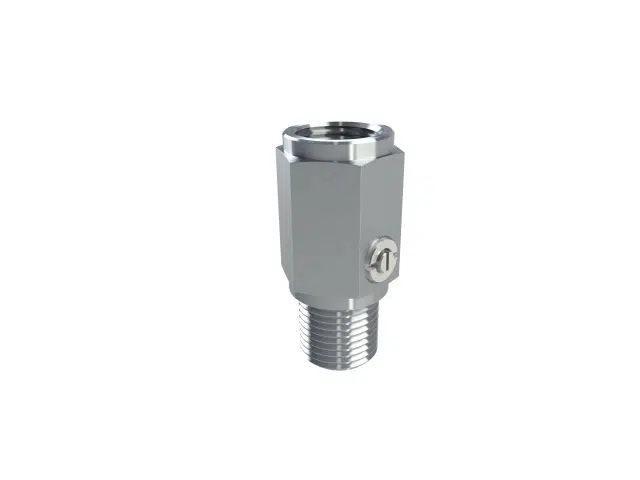

BDT45 – Bộ giảm chấn xung có thể điều chỉnh

BDT45 là phụ kiện bảo vệ chống xung động có thể điều chỉnh, chống lại các xung động và tăng áp đột ngột. Thiết bị này được điều chỉnh bằng vít tiết lưu. Vít này đóng hoặc mở dòng chảy mở trong thiết bị để giảm thiểu các dao động. Có thể điều chỉnh cài đặt trong khi vận hành. Điều này cho phép các thiết bị cảm biến cung cấp số liệu đo ổn định, đồng thời kéo dài tuổi thọ sản phẩm. Bộ giảm xung động thường được lắp ráp sẵn với đồng hồ đo áp suất. Không nên sử dụng kết hợp với phớt màng.

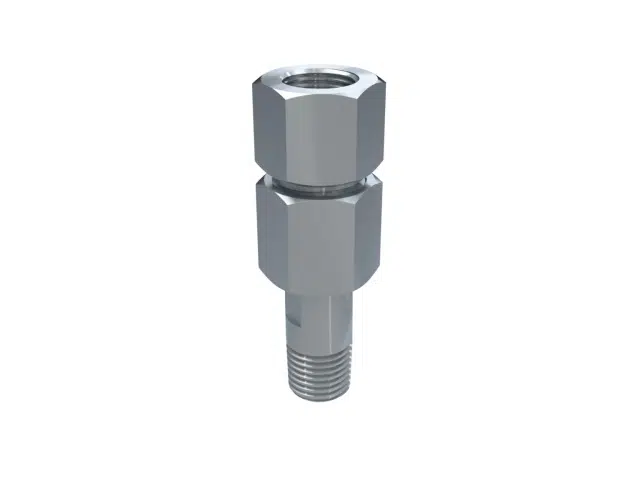

BDT47 – Swivel gauge adapter

Bộ chuyển đổi đồng hồ đo xoay được sử dụng để dễ dàng định vị đồng hồ đo áp suất. Với thiết kế đồng hồ đo xoay BDT47, mặt đồng hồ có thể điều chỉnh 360° để có được vị trí dễ đọc nhất của đồng hồ đo áp suất. Đồng hồ đo xoay giúp tránh những khó khăn trong việc lắp đặt và định vị ren NPT mà không sợ siết quá chặt hoặc quá lỏng, gây rò rỉ. Thiết kế này sử dụng hệ thống đóng kín kim loại với kim loại, giúp tháo vòng đệm ra khỏi cụm lắp ráp. Tất cả các bộ phận tiếp xúc với nước đều được làm từ hợp kim đã chọn.

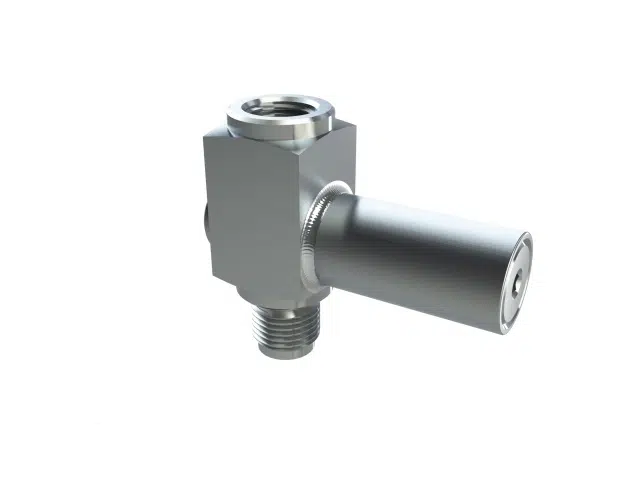

BDT49 – Bộ bảo vệ quá áp

Bộ bảo vệ quá áp có thể điều chỉnh được sử dụng để bảo vệ đồng hồ đo áp suất khỏi tác động của áp suất vượt quá định mức tối đa. BDT49 là hệ thống piston lò xo. Trong điều kiện bình thường, van mở, nhưng khi áp suất vượt quá mức tối đa, piston trong van sẽ đóng lại. Van sẽ vẫn đóng cho đến khi áp suất hệ thống giảm khoảng 30% so với áp suất đóng, lúc đó lực lò xo sẽ ​​mở van.

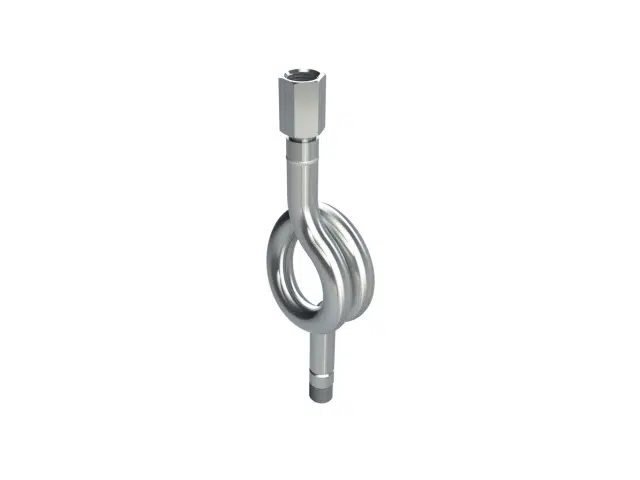

Syphon range

Ống siphon được sử dụng để bảo vệ đồng hồ đo áp suất khỏi tác động của môi chất nóng dưới áp suất, chẳng hạn như hơi nước. Ống siphon cho phép môi chất ngưng tụ trong ống siphon. Điều này ngăn môi chất nóng xâm nhập vào đồng hồ đo áp suất, giúp tăng tuổi thọ của đồng hồ đo áp suất khi môi chất nóng. Có nhiều thiết kế cho các tình huống lắp đặt khác nhau. Ống siphon cuộn BDT42 được sử dụng cho lắp đặt thẳng đứng, BDT43 được sử dụng cho lắp đặt nằm ngang. BDT44 là thiết kế nhỏ gọn hơn của ống siphon cuộn BDT42.

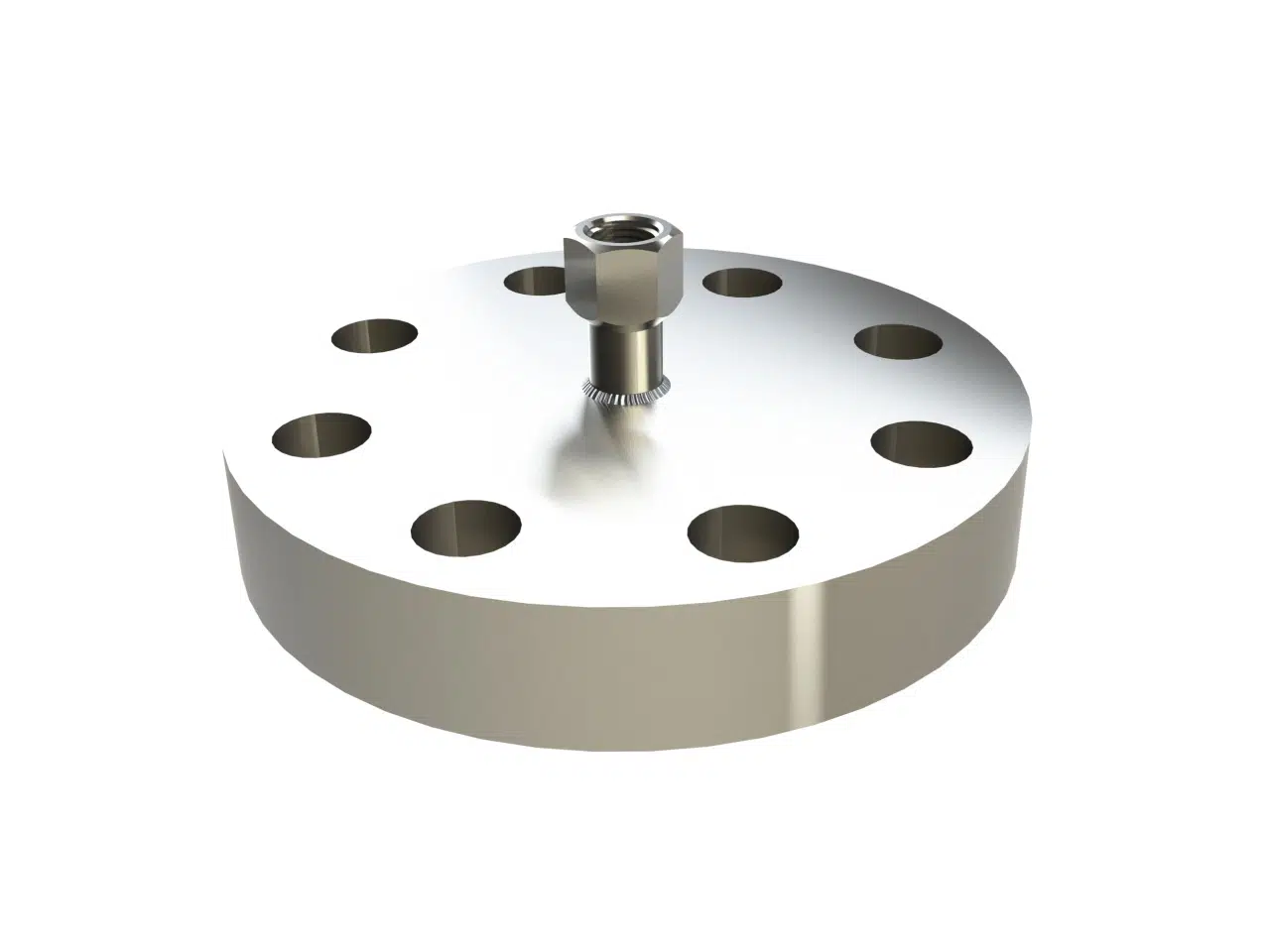

Flanged process connection

Không phải tất cả các quy trình đều yêu cầu phớt màng, hoặc một số quy trình có thể được đo lường mà không cần phớt màng. Vì lý do này, Badotherm cung cấp đa dạng các loại đầu nối quy trình dạng bích. Đây là sản phẩm chuyển đổi từ bích sang các kết nối dụng cụ khác nhau như ren, hàn và phụ kiện nén.

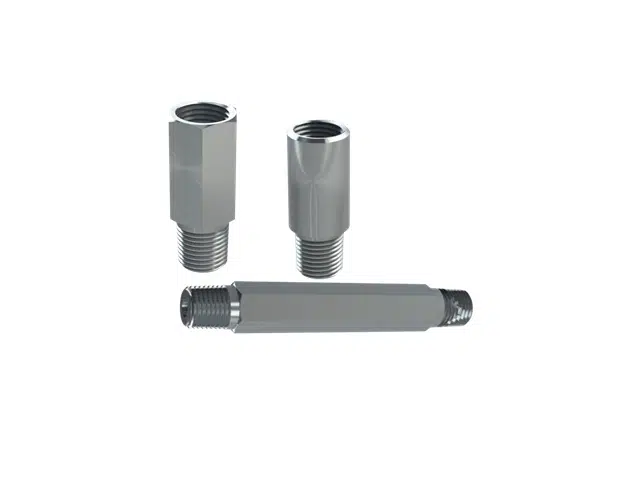

Núm vú mở rộng

Để mở rộng kết nối ren, việc sử dụng núm nối ren có thể rất tiện lợi. Thường được sử dụng kết hợp với các phụ kiện xả, nhưng cũng có thể được sử dụng để mở rộng đồng hồ đo áp suất từ ​​đường ống quy trình. Từ đó, có thể mở rộng thêm bằng van kim hoặc van bi. Vì các núm nối ren này là bộ phận chịu áp suất và tiếp xúc với nước, nên điều quan trọng là phải đảm bảo vật liệu tương thích với môi chất quy trình và định mức áp suất. Do đó, danh sách các vật liệu phổ biến nhất được liệt kê dưới đây cùng với một số đặc điểm chính.

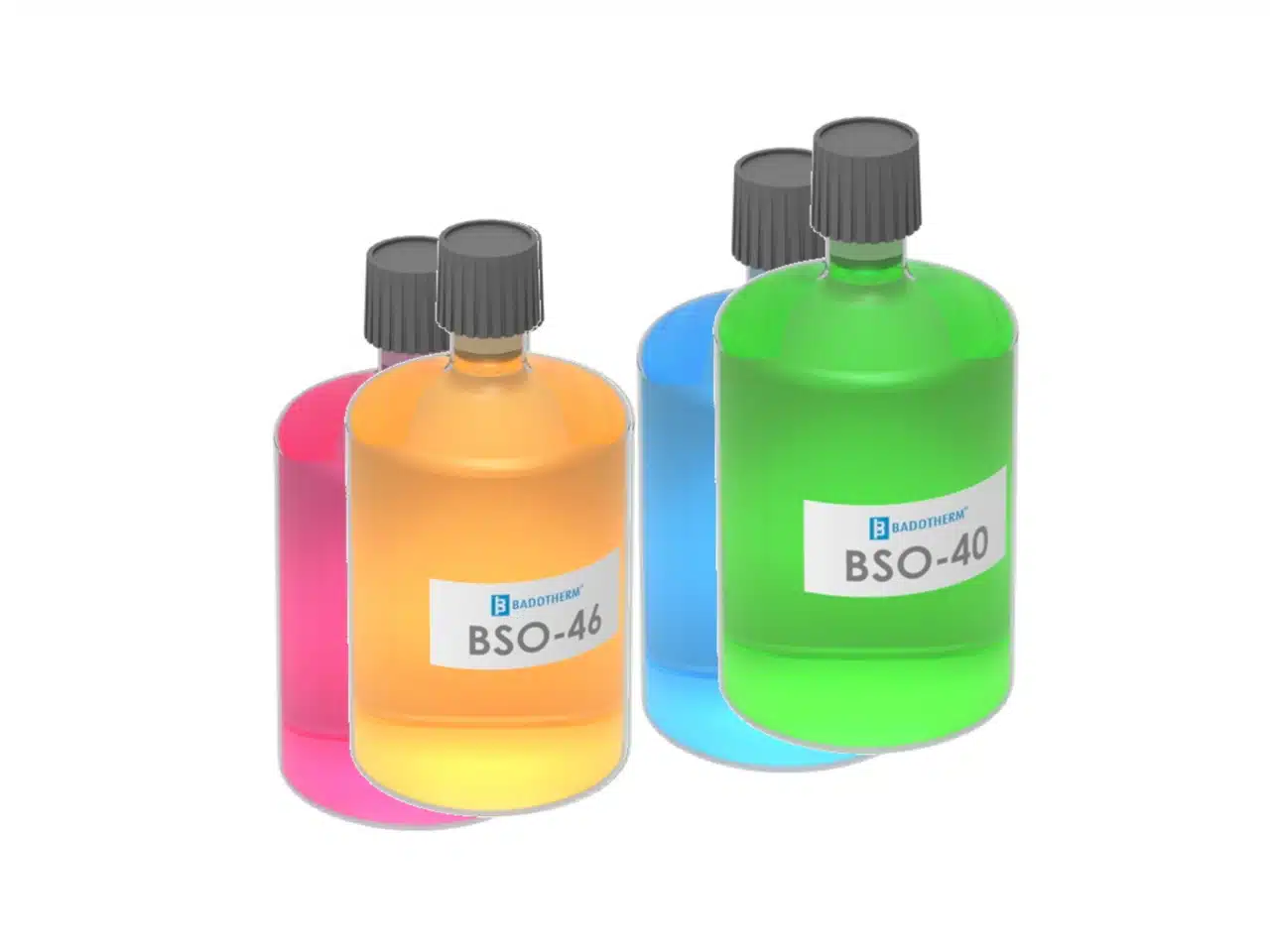

Chất lỏng đổ đầy thùng

Nhiều dòng đồng hồ đo áp suất Badotherm có tùy chọn nạp chất lỏng. Để quyết định xem bạn có cần nạp chất lỏng hay không, hãy xem xét các điều kiện sau đây như rung động, xung động, sương mù hoặc môi trường ăn mòn. Trong tệp PDF đính kèm, tất cả các chất lỏng nạp đều được liệt kê và giải thích.

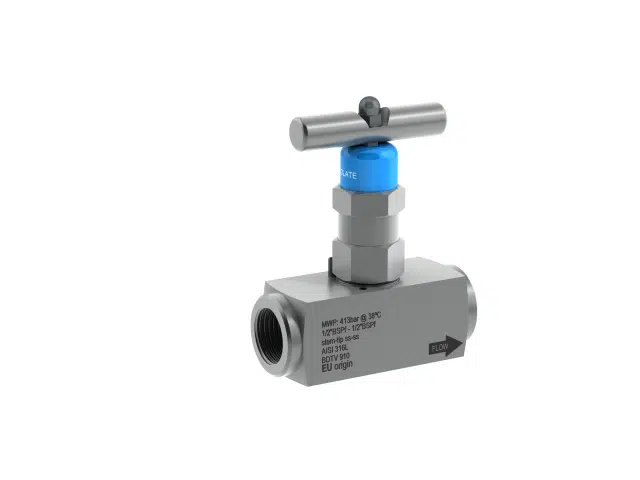

Van kim

Van kim đo lường là van kim tiêu chuẩn, chủ yếu được sử dụng để cách ly dụng cụ đo áp suất khỏi quy trình. Chức năng cách ly có thể được mở rộng bằng vít xả để xả dụng cụ đo áp suất khỏi áp suất hoặc môi trường áp suất.

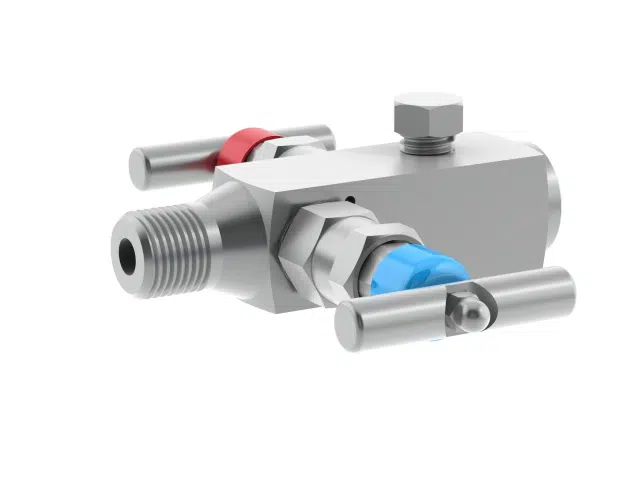

Khối và chảy máu – mô hình thẳng

Mô hình BDTM924 Block and bleed được làm từ vật liệu thanh vuông. Mô hình này thường được lắp trực tiếp vào dụng cụ đo áp suất và có thể được sử dụng để cô lập, xả áp, hiệu chuẩn và kiểm tra dụng cụ đo áp suất.

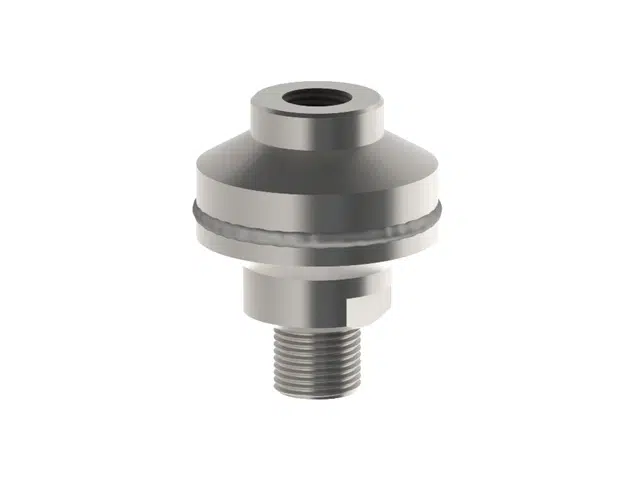

Phớt EC – Màng ngăn bên trong được hàn kín hoàn toàn

ECx là một kết cấu hàn hoàn chỉnh và được thiết kế cho những ứng dụng mà điều kiện quy trình không cho phép lắp đặt trực tiếp thiết bị. Ứng dụng bao gồm môi trường ăn mòn, xử lý nước thải, hoặc khi cần vật liệu đặc biệt cho các bộ phận tiếp xúc với nước cho đồng hồ đo áp suất. ECx thường được sử dụng kết hợp với đồng hồ đo áp suất.
