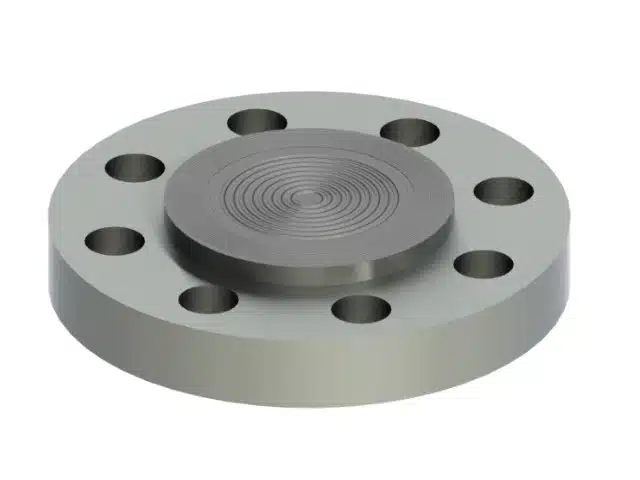

Hệ thống phớt màng là cụm lắp ráp hoàn chỉnh của thiết bị đo áp suất kết hợp với các bộ phận liên quan đến phớt màng. Hệ thống hoàn chỉnh bao gồm phớt màng, cấu hình lắp đặt mao quản trực tiếp hoặc từ xa, dung dịch nạp, thiết bị đo áp suất và các phụ kiện như kết cấu xả.
Các quy trình sản xuất và xử lý hóa chất hiện đại đòi hỏi độ chính xác và độ tin cậy ngày càng cao từ các thiết bị đo áp suất, mức và lưu lượng. Điều này rất quan trọng để giảm thiểu chi phí và giảm thiểu thời gian ngừng hoạt động sản xuất. Trong nhiều trường hợp, cần phải cách ly và bảo vệ thiết bị đo áp suất khỏi môi trường quy trình để duy trì độ chính xác và độ tin cậy cần thiết. Việc cách ly hoặc tách biệt thiết bị và quy trình thường được thực hiện bằng Phớt Màng Ngăn, nhằm bảo vệ thiết bị đo dễ bị hư hỏng. Việc bảo vệ này giúp tăng đáng kể tuổi thọ của thiết bị đo.
Trước khi bắt đầu bất kỳ dự án nào liên quan đến các ứng dụng áp suất, mức và lưu lượng, cần hiểu rõ các khả năng của Phớt Màng Ngăn. Chuyên môn và kinh nghiệm của Badotherm luôn sẵn sàng đảm bảo cung cấp các giải pháp phù hợp, đáp ứng nhu cầu ngay từ đầu và ngăn ngừa mọi sự cố phát sinh sau này. Khi cần sử dụng Phớt Màng Ngăn, cần cân nhắc đến đặc tính vật liệu, điều kiện vận hành của thiết bị và lựa chọn lắp đặt.
Phớt màng được lắp đặt theo nhiều biến thể khác nhau cho các thiết bị đo áp suất để đáp ứng tình hình cụ thể của nhà máy. Có thể có nhiều biến thể khác nhau cho mỗi trường hợp. Thách thức đặt ra là lựa chọn biến thể nào có nhiều ưu điểm nhất xét về độ chính xác, khả năng tiếp cận thiết bị và bảo trì. Các cấu hình lắp đặt thiết bị phổ biến nhất là lắp trực tiếp và lắp từ xa. Khi lắp trực tiếp, thiết bị được kết nối trực tiếp với phớt màng bằng một khớp nối ren cứng hoặc hàn trực tiếp vào phớt màng.

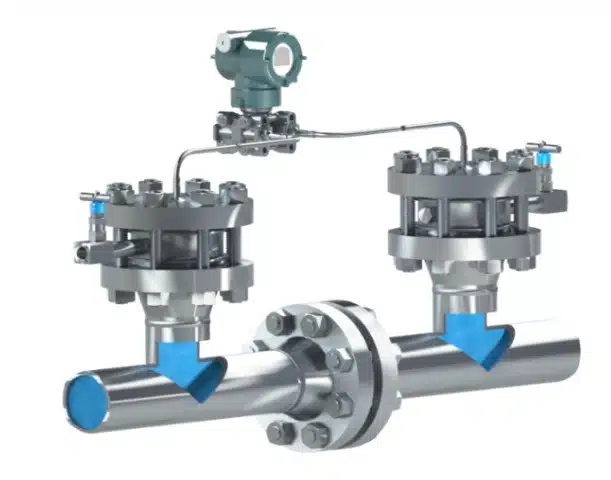

Thiết bị lắp từ xa sử dụng một đường ống mao dẫn linh hoạt giữa phớt màng và thiết bị đo áp suất. Khi áp dụng nguyên lý đo DP, trong đó hai phớt màng được lắp, hai biến thể lắp đặt thiết bị có thể được kết hợp, trong đó phía cao (+) được lắp trực tiếp và phía thấp (-) được lắp từ xa.

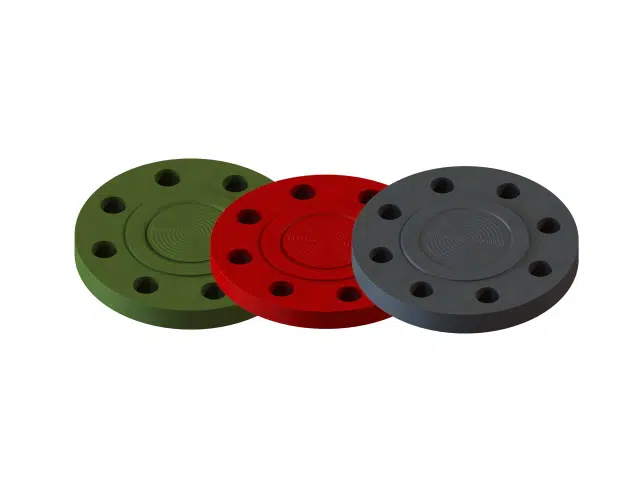

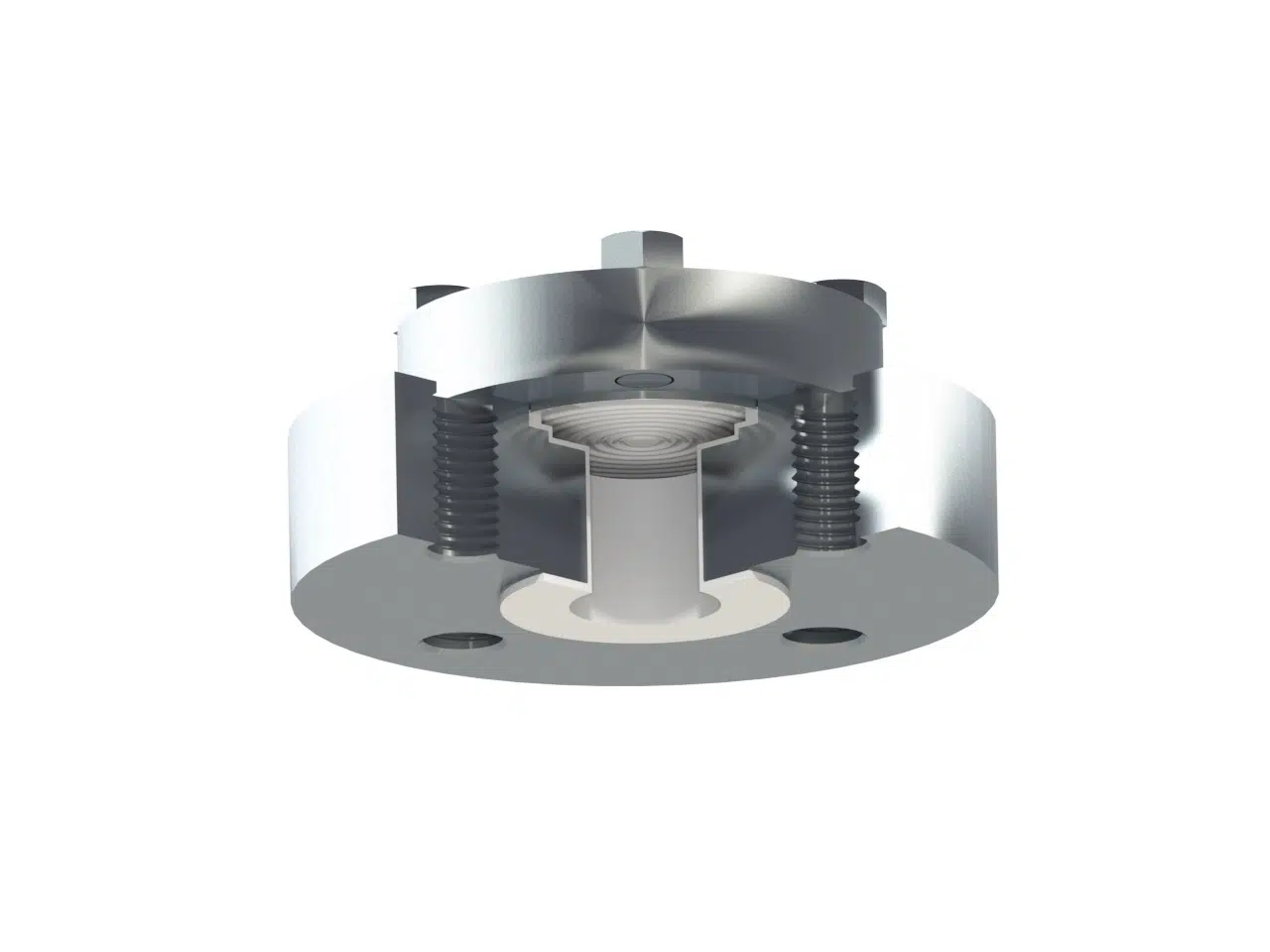

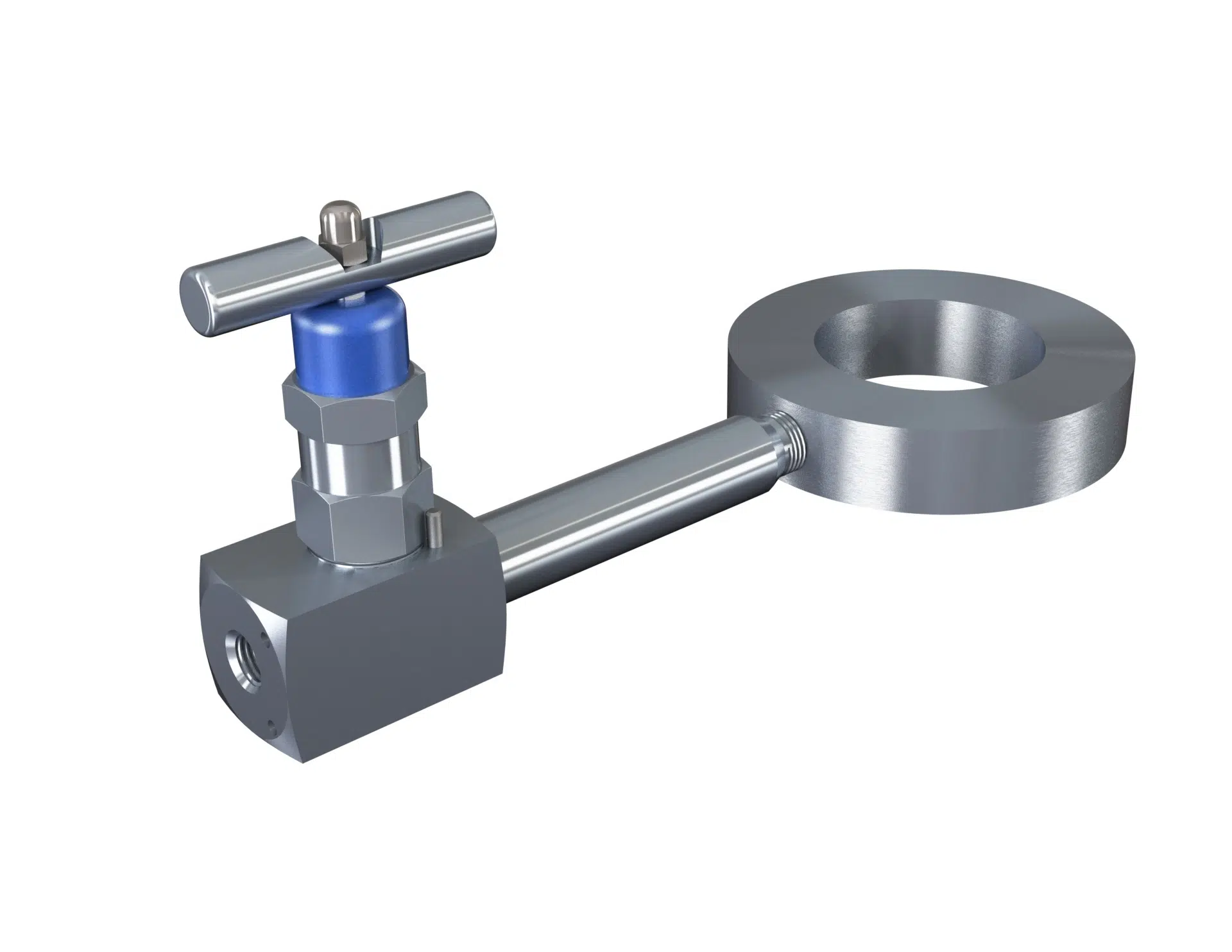

Điều kiện quy trình khắc nghiệt, nhiệt độ quy trình cao hoặc thấp, môi trường vệ sinh, quy trình nhớt hoặc mài mòn, khả năng thông hơi và xả rửa chỉ là một vài thông số kỹ thuật được thấy trong ngành. Đối với tất cả những điều kiện này và nhiều hơn nữa, Badotherm có sẵn các tùy chọn, vật liệu, lớp phủ và lớp lót. Mỗi loại có thông số kỹ thuật và giới hạn riêng. Các loại lớp bảo vệ chính bao gồm lớp phủ polymer, lớp phủ vàng/bạc, lớp lót hoặc tấm PTFE. Mỗi loại đều có thông số kỹ thuật, khả năng chống hóa chất và do đó, phạm vi ứng dụng riêng.
Thiết bị đo áp suất có nhiều hình dạng và nguyên lý hoạt động khác nhau. Tùy thuộc vào quy trình cần đo, thiết bị đo áp suất và nguyên lý đo được lựa chọn. Hầu hết các thiết bị đo áp suất đều phù hợp để lắp phớt màng ngăn hoặc phụ kiện. Điều này cho phép mở rộng phạm vi ứng dụng. Một thiết bị đo áp suất kết hợp với một trong các phớt màng ngăn tạo thành một hệ thống phớt màng ngăn.

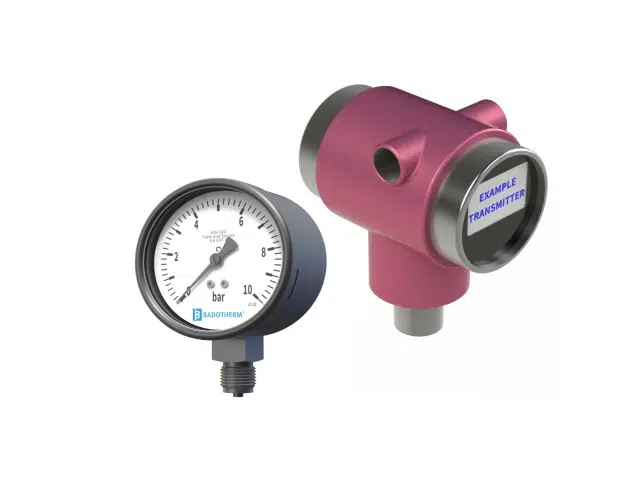

Các thiết bị đo áp suất cho phép đo áp suất của quy trình. Hầu hết các loại thiết bị đo áp suất đều có thể được lắp và nạp phớt màng ngăn Badotherm. Nhiều năm kinh nghiệm cho thấy các thiết bị tiêu chuẩn
– bộ truyền áp suất
– bộ truyền áp suất khí nén
– công tắc áp suất
– và đồng hồ đo áp suất
đều phù hợp để lắp phớt màng ngăn. Tất nhiên, đối với mỗi thiết bị, chúng ta cần tính đến những hạn chế cụ thể của thiết bị để thiết kế và lựa chọn loại phớt màng ngăn, cấu trúc và chất lỏng nạp phù hợp nhất.
Thiết bị đo có phớt màng có thể được lắp đặt ở nhiều vị trí khác nhau. Trong phép đo chênh áp, thiết bị có thể được lắp đặt giữa các vòi phun, nhưng cũng có thể được lắp đặt phía trên vòi phun cao nhất hoặc thấp nhất. Cũng trong phép đo áp suất đo, thiết bị có thể được lắp đặt ở nhiều vị trí khác nhau so với phớt màng.

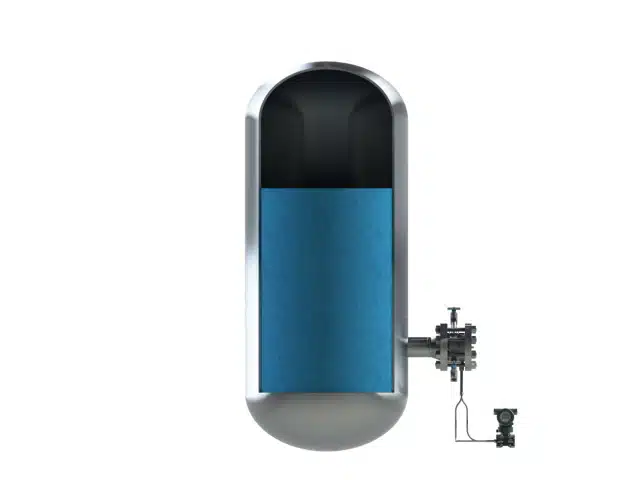

Hệ thống phớt màng được lắp đặt trong quy trình để đo áp suất, mức hoặc thậm chí lưu lượng. Việc này được thực hiện trên các bình chịu áp suất, ống vận chuyển, hoặc có thể là cột chưng cất. Mỗi kiểu đo yêu cầu cấu hình và vị trí lắp đặt thiết bị đo áp suất khác nhau để tận dụng tính chất vật lý của các cột chất lỏng trong phép đo. Việc đặt thiết bị đo áp suất phía dưới hoặc phía trên vòi phun có thể ảnh hưởng lớn đến hoạt động và tuổi thọ của hệ thống phớt màng.
Việc lắp đặt thiết bị rất quan trọng để đảm bảo phép đo tốt nhất có thể trong những trường hợp nhất định. Trọng lượng riêng của cột chất lỏng nạp thẳng đứng giữa thiết bị và phớt màng bị ảnh hưởng bởi độ lệch nhiệt độ môi trường. Những ảnh hưởng này tạo ra sự thay đổi áp suất bên trong Hệ thống phớt màng. Đây được gọi là hiệu ứng lắp đặt.
