Đồng hồ đo áp suất

Đồng hồ đo áp suất bằng thép không gỉ là sản phẩm chất lượng cao. Tất cả các hệ thống áp suất bằng thép không gỉ đều được trang bị ống liền mạch, giúp giảm thiểu nguy cơ vỡ ống. Tất cả các đồng hồ đo áp suất đều có mối nối hàn vào vỏ và được sản xuất theo tiêu chuẩn quốc tế EN837 và PED. Đồng hồ đo áp suất có thể được cung cấp kèm theo chứng chỉ vật liệu theo EN10204 3.1, chứng chỉ tuân thủ và/hoặc chứng chỉ hiệu chuẩn NACE MR01-75 (ISO-15156). Đồng hồ đo áp suất của chúng tôi cũng phù hợp để sử dụng trong môi trường dễ cháy nổ và có thể được cung cấp kèm chứng nhận tuân thủ ATEX 114. Đồng hồ đo áp suất bằng thép không gỉ an toàn nhất là loại mặt trước đặc với vách ngăn và bảo vệ chống nổ (BDT20).

Đồng hồ đo áp suất ống Bourdon

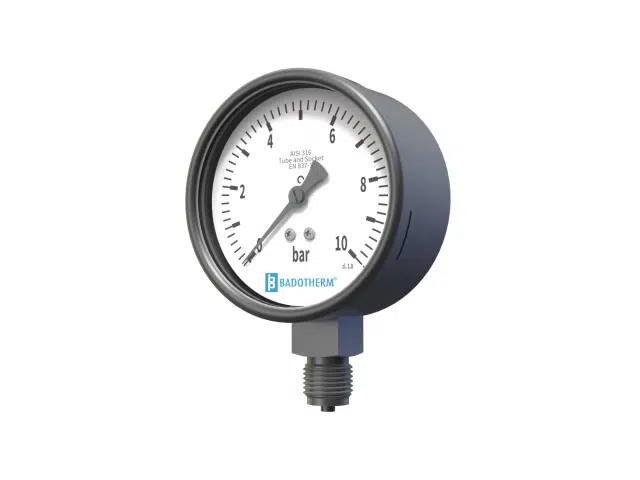

Đồng hồ đo áp suất là một trong những thiết bị đo áp suất phổ biến và được sử dụng nhiều nhất trên toàn thế giới. Nguyên lý của “ống Bourdon” được phát triển bởi Eugène Bourdon vào năm 1849, nhưng công nghệ của nó vẫn đang được sử dụng. Đồng hồ đo áp suất ống Bourdon bao gồm một ống Bourdon uốn cong thành hình cung hoặc hình tròn. Mặt cắt ngang của ống là hình elip. Một đầu ống được nối với điểm cần đo áp suất, đầu còn lại được nối với cơ cấu điều khiển kim đo.

Nguyên lý hoạt động của ống Bourdon là khi môi chất cần đo (khí hoặc chất lỏng) chảy trong ống, mặt cắt ngang hình elip có xu hướng trở thành hình tròn. Điều này làm cho ống tự duỗi thẳng theo hướng tăng bán kính. Điều này làm cho đầu tự do của ống di chuyển hoặc dịch chuyển. Sự dịch chuyển này điều khiển kim đo thông qua cơ cấu và kim đo di chuyển trên thang đo. Ống Bourdon được chế tạo theo 2 hình dạng khác nhau: hình chữ C và hình cuộn (hoặc hình đuôi lợn) gồm nhiều cuộn dây xoắn có cùng đường kính (cuộn xoắn ốc). Hình đuôi lợn được sử dụng để đo áp suất cao từ trên 60 bar trở lên. Đồng hồ đo áp suất vẫn được sử dụng rộng rãi trong các ngành công nghiệp nặng. Chúng có giá thành khá thấp, cấu tạo đơn giản và đã được kiểm chứng. Chúng có sẵn ở nhiều dải đo khác nhau. Tuy nhiên, các thiết bị này vẫn nhạy cảm với va đập và rung động. Tuy nhiên, đồng hồ đo áp suất vẫn rất cần thiết trong ngành công nghiệp, bởi vì chúng không cần điện và dễ dàng đọc và hiểu từ xa. Vì vậy, trong trường hợp mất điện và kiểm tra tại chỗ, các quy trình vẫn có thể được kiểm tra và duy trì trong tầm kiểm soát. Do đồng hồ đo áp suất được sử dụng có chọn lọc hơn, nên việc lựa chọn đúng đắn được chú trọng hơn. Kết hợp với phớt màng, độ bền và tuổi thọ của đồng hồ đo áp suất có thể được kéo dài đáng kể, đảm bảo thời gian hoạt động lâu hơn, chi phí bảo trì thấp hơn (ít phải thay thế tại hiện trường), chi phí mua sắm thấp hơn (số lượng ít hơn vì chúng không còn bị hỏng nữa) và tăng cường an toàn cho người vận hành.

Đồng hồ đo áp suất màng

Badotherm có 2 loại đồng hồ đo áp suất màng.

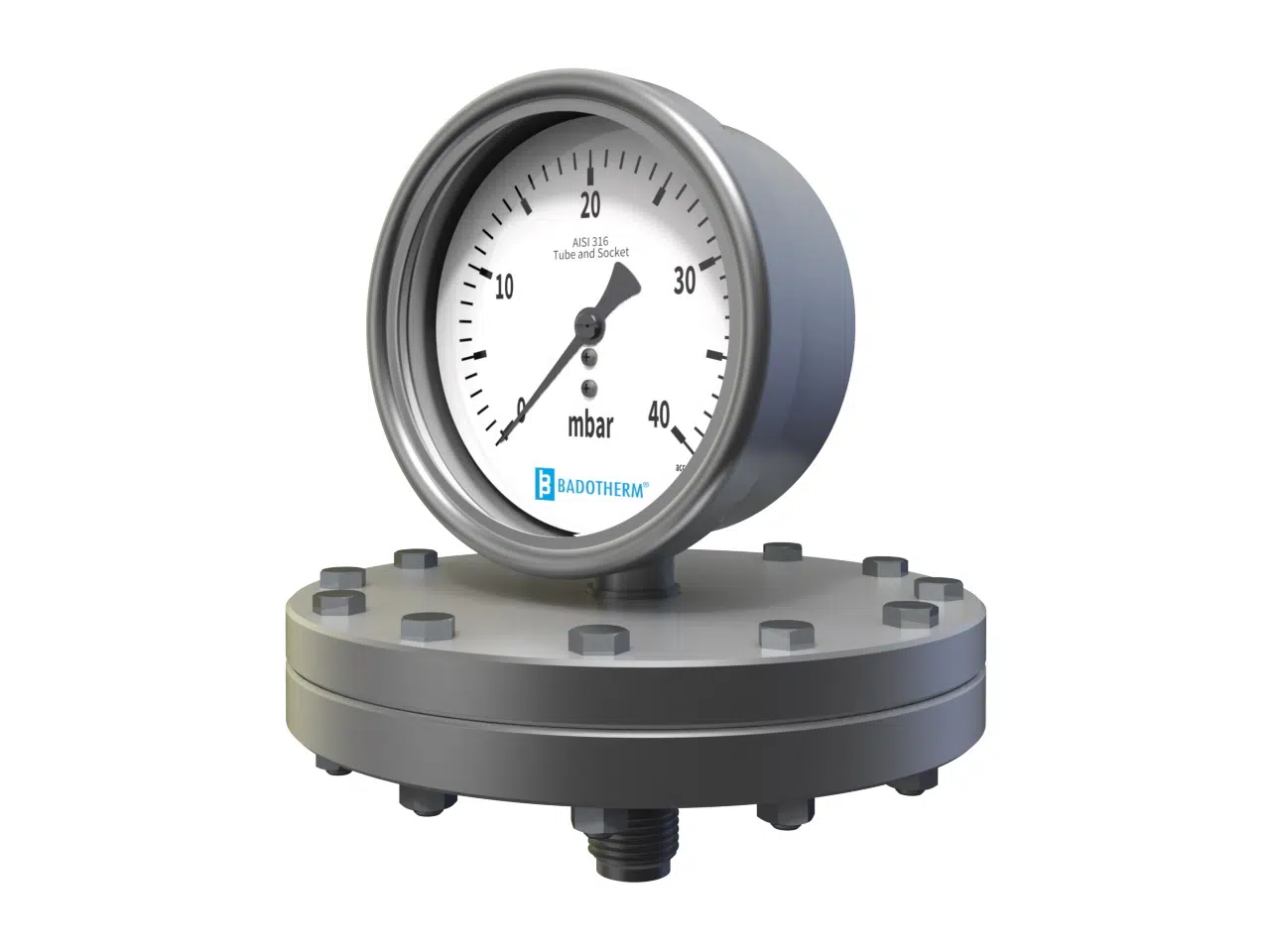

Đối với đo áp suất thấp, loại BDT12 của Badotherm là loại màng cơ học. Màng là các màng hình tròn, được hàn giữa hai mặt bích quanh vành. Áp suất vận hành tác động một lực lên màng, một thanh đẩy kim loại (liên kết) được gắn cố định vào đỉnh màng, truyền độ lệch của màng đến chuyển động. Chuyển động này biến chuyển động ngang của thanh đẩy thành chuyển động quay của kim chỉ.

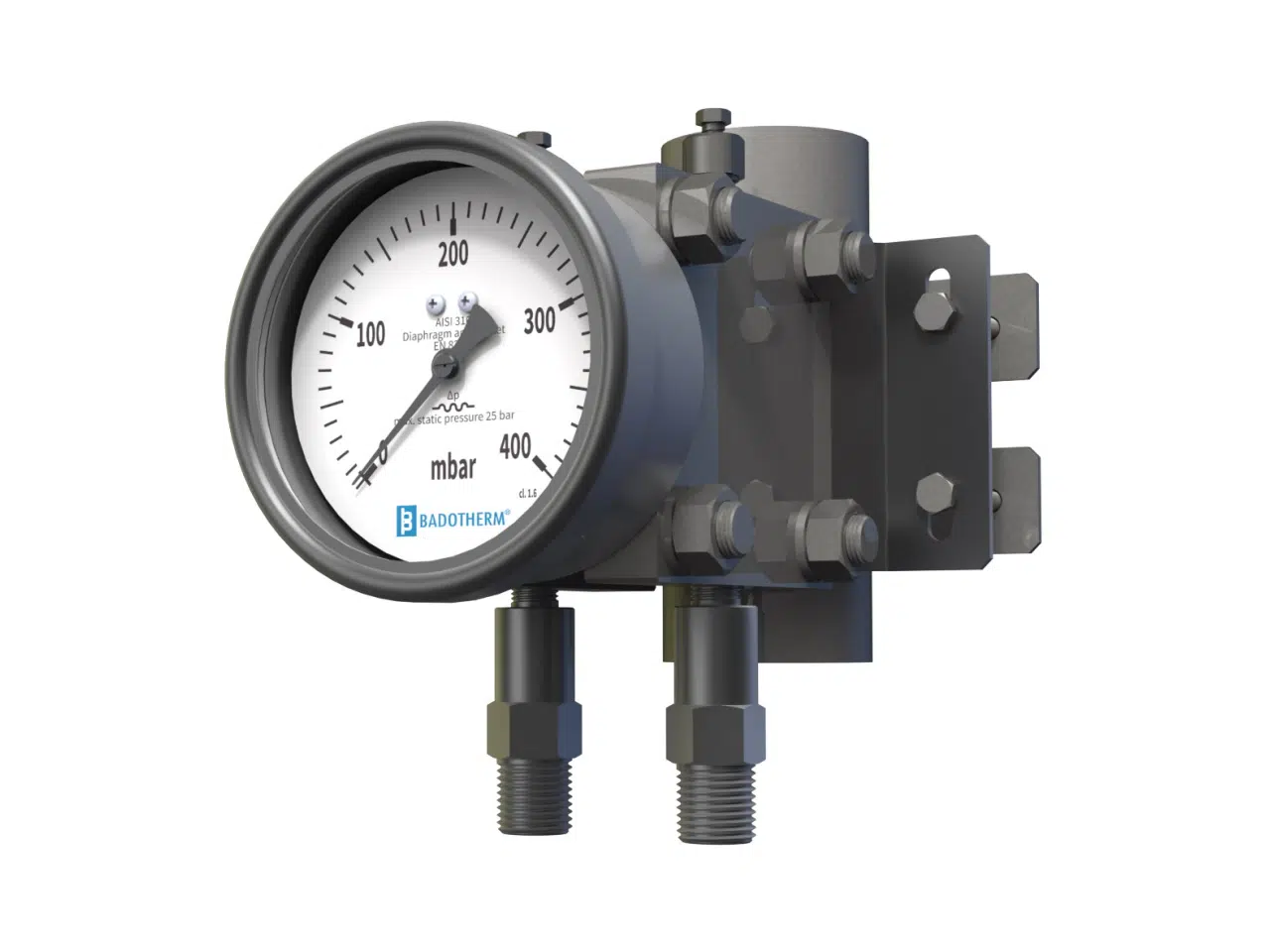

Đồng hồ đo áp suất vi sai, loại BDT13 của Badotherm, đo chênh lệch giữa hai áp suất. Thiết bị này được trang bị màng kép dựa trên công nghệ phớt màng của Badotherm, đo và tác động áp suất của cả hai bên bằng hệ thống thủy lực. Các thiết bị này phù hợp để theo dõi sự nhiễm bẩn của bộ lọc, đo mức trong các bình kín, đo áp suất quá mức trong phòng sạch, đo lưu lượng của môi chất khí và lỏng và điều khiển các nhà máy bơm. Badotherm BDT13 có thể được cung cấp bằng nhiều loại vật liệu đặc biệt và cũng có thể được trang bị phớt màng.

Đồng hồ đo áp suất dạng viên nang

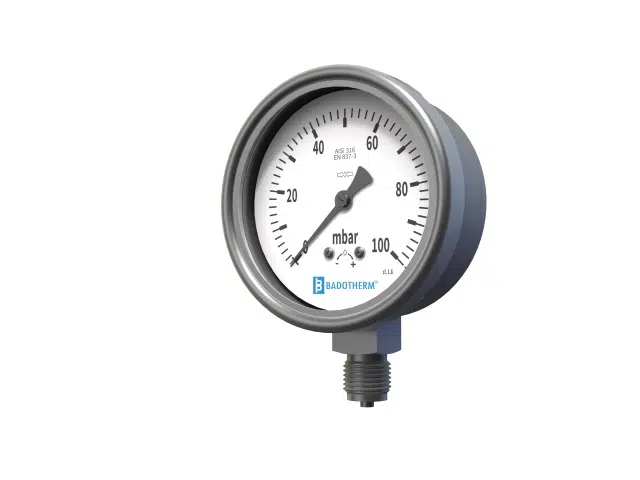

Đồng hồ đo áp suất dạng viên nang bao gồm hai màng hình tròn gợn sóng được hàn hoặc hàn lại với nhau ở mặt ngoài. Áp suất tác động vào bên trong viên nang và sự giãn nở của viên nang tạo ra độ lệch của viên nang, được chuyển động bánh răng thành chuyển động quay, khiến kim chỉ di chuyển trên mặt đồng hồ. Phương pháp này hoàn toàn phù hợp để đo áp suất rất thấp từ 16 đến 600 mbar. Tùy thuộc vào loại viên nang được sử dụng, có thể đo áp suất âm, áp suất hỗn hợp hoặc áp suất dương. Đồng hồ đo áp suất dạng viên nang được sản xuất theo tiêu chuẩn EN 837 với các kích thước 63mm, 100mm và 160mm. Đồng hồ đo áp suất dạng viên nang phù hợp với môi trường khí có áp suất thấp.

Phụ kiện đồng hồ đo áp suất

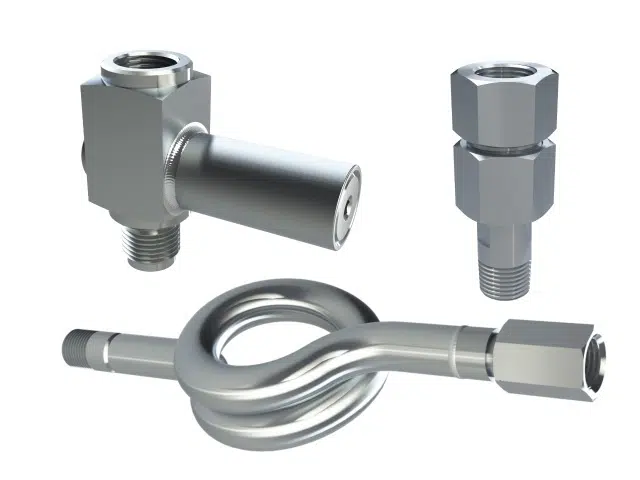

Badotherm cung cấp đa dạng các phụ kiện đồng hồ đo áp suất có thể được cung cấp kèm theo đồng hồ đo áp suất. Chúng có thể được cung cấp dưới dạng rời, nhưng hầu hết đều được lắp ráp hoàn chỉnh, cài đặt sẵn và kiểm tra từ các nhà máy của Badotherm. Tóm tắt ngắn gọn về các phụ kiện bao gồm
Giá đỡ (BDT40)
Ống xi phông (BDT42, BDT43, BDT44)
Kết nối quy trình bằng mặt bích
Bộ bảo vệ quá áp (BDT49)
Bộ giảm chấn và bộ giảm xung có thể điều chỉnh (BDT45, BDT46)
Bộ chuyển đổi đồng hồ đo xoay (BDT47)
Núm nối dài

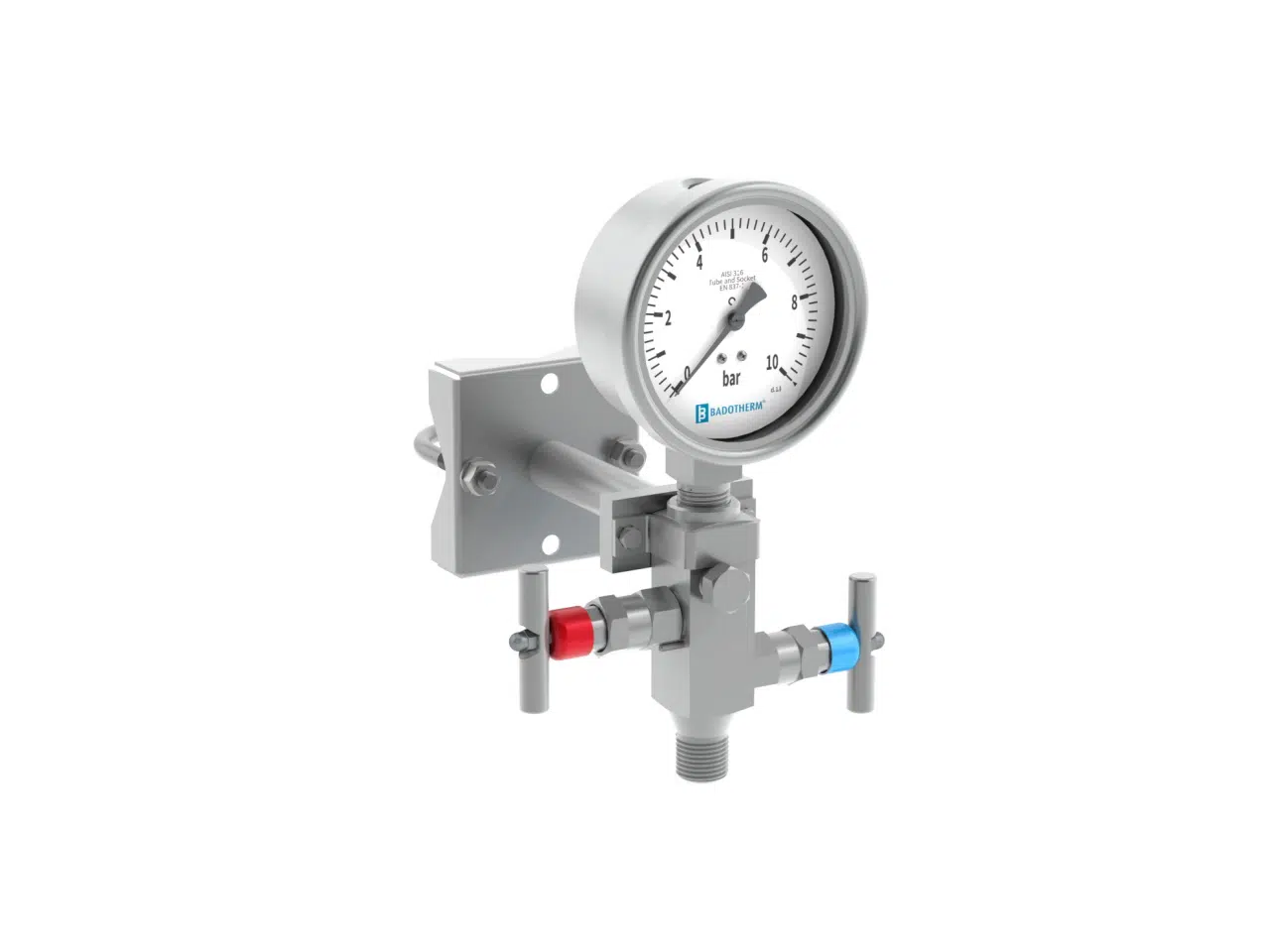

Khóa van và ống phân phối (BDTV910 hoặc BDTM92x)
và tất nhiên, phớt màng ngăn và các chất lỏng chiết rót liên quan của chúng tôi
